為了滿足特定應用的市場需要，北京石竹科技于2012年4月中發布帶物理自毀功能的電子盤和存儲卡，解決了存儲體失控情況下的數據信息的安全問題。
北京石竹科技通過自主創新開發了一種物理自毀技術，該技術可以在3秒內，徹底損毀SSD或存儲卡的內部數據及Flash存儲介質、控制芯片，使您的關鍵數據安全性得到充分保障。
該物理自毀技術解決了存儲卡和電子盤不能完全銷毀數據的問題，通過向固態電子盤或存儲卡的核心電路施加+28V高壓，在3s內擊毀控制芯片和NAND Flash存儲器，在燒毀NAND Flash器件時，使得電源和控制信號達到徹底銷毀，物理自毀后的控制芯片和Flash存儲器內部電路及其硬件結構已經完全擊穿，無法再對其進行任何修復，可使Flash存儲器和控制芯片實現真正意義上的自毀，從而確保您的數據安全。由于采用了電源及信號隔離技術，當物理自毀電路工作時，不會影響到系統內其它板卡或設備的工作。用于物理自毀的+28V電源輸入可選擇常供或是在需要時提供，當自毀電源常供時只有很小的功耗（<0.2W），物理自毀可通過電平觸發或上升沿觸發。
物理自毀是對SSD或存儲卡的電路、控制器及存儲顆粒的實質性銷毀，相對其它銷毀方式而言它具有兩個顯著特點：一是銷毀速度快，二是銷毀徹底。當您的設備工作在某種特殊的情況下，不希望SSD或存儲卡內部存儲的數據被對手掌握從而給己方帶來各方面的損失時，就需要一種技術手段，可以對您的SSD或存儲卡中的數據進行快速的銷毀，從而確保數據的安全性，而在不需要物理自毀時，帶物理自毀功能的SSD或存儲卡的工作與普通的SSD沒有任何區別，所以您盡可以放心使用。

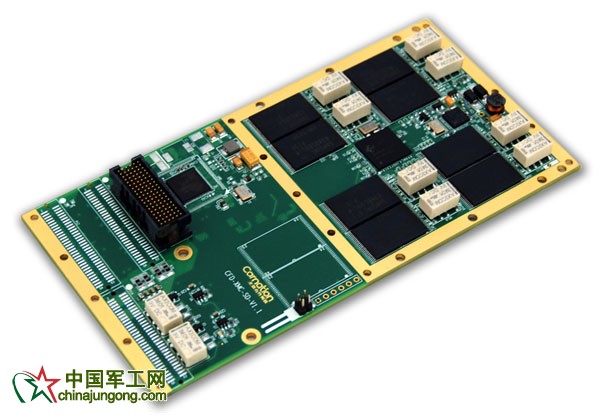

增加了物理自毀功能的SSD和存儲卡在結構尺寸上和2.5" SSD以及XMC/PMC存儲卡尺寸完全一致，用戶只要輸入+28V電源和自毀觸發信號即可。
物理自毀和安全擦除的比較：
1. 安全擦除是指電子盤的Flash芯片內容被覆蓋，SSD或存儲卡的內部電路及硬件結構并無損毀，還可以進行數據的讀寫操作。
2. 物理自毀是指電子盤的Flash存儲介質、控制器芯片及內部電路均受到徹底的損毀，無法再進行讀寫數據操作，其存儲介質Flash無法進行修復，無法再進行數據讀寫操作，SSD或存儲卡徹底無法使用。
3. 物理自毀的銷毀時間最可短至秒級，而安全擦除要長達數分鐘或幾十分鐘。
北京石竹的工業級及軍品級CFD系列SSD及存儲卡可以同時支持安全擦除和物理自毀，也可根據用戶的實際需求進行定制。
相關產品鏈接：
http://www.vme.cn/content/product/product_view.asp?pid=1305
